Conexiones Neumáticas y Rápidas:

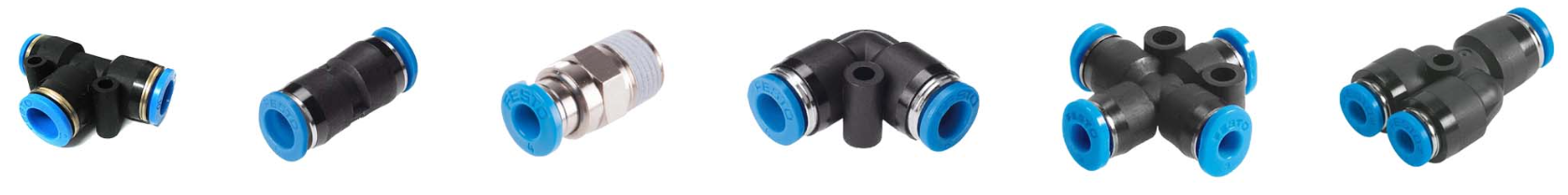

Consulte con nuestros asesores acerca de los multiples catálogos y modelos de Conexiones y racores. Conexión neumática, también conocida como racor neumático o en ingles como pneumatic fitting, es un componente utilizado en los sistemas neumáticos para realizar la interconexión de sus elementos tales como cilindros, válvulas, unidades de mantenimiento, entre otros.
Le daremos la asesoría profesional y respuesta inmediata que usted require.
La combinación de conexiones neumáticas y rápidas es la columna vertebral de la automatización industrial moderna, ya que permite la construcción y el mantenimiento eficiente de la maquinaria.

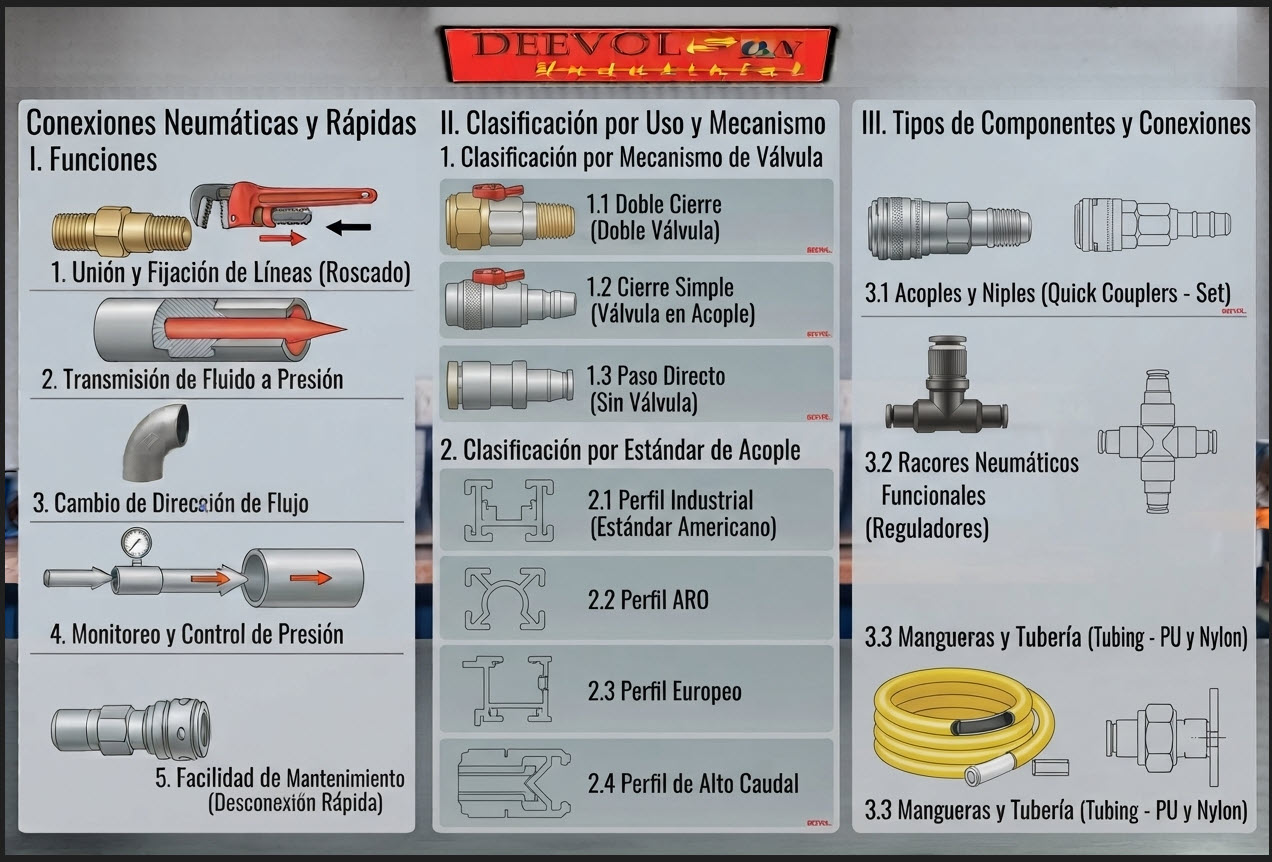

A continuación, se presentan las funciones, clasificaciones y tipos principales para la maquinaria industrial:
I. Funciones de las Conexiones Rápidas Industriales
Las conexiones rápidas (o acoples rápidos) son dispositivos diseñados para conectar y desconectar líneas de fluidos o aire en segundos, sin necesidad de herramientas y, crucialmente, minimizando la pérdida de fluido o la entrada de contaminantes.
| Función | Descripción |
| Intercambio Rápido de Herramientas | Permiten cambiar de manera instantánea entre herramientas neumáticas (pistolas de soplado, atornilladores, remachadoras) en líneas de aire o cambiar moldes/matrices en sistemas de enfriamiento/calentamiento. |
| Mantenimiento y Desconexión Segura | Facilitan la desconexión de una sección de la maquinaria (ej. un cilindro neumático) para mantenimiento sin tener que despresurizar o drenar todo el sistema. |
| Asegurar la Conexión | Mediante un mecanismo de bloqueo (bolas o pasadores), garantizan que la conexión se mantenga firme incluso bajo vibración o presión. |
| Sellado Automático (Válvula) | Muchos modelos incorporan una válvula de cierre automático en la pieza hembra (y a veces también en la macho) que sella el flujo inmediatamente al desconectar, evitando fugas. |
II. Clasificación por Uso y Mecanismo
La clasificación de las conexiones rápidas se basa en la forma en que se realiza el sellado interno al desconectar y el tipo de fluido que manejan.
1. Clasificación por Mecanismo de Válvula
| Tipo de Válvula | Mecanismo de Sellado al Desconectar | Ventaja Clave |
| Una Vía (Single Shut-Off) | Solo la parte hembra (el acople) tiene una válvula que sella el paso del fluido o aire cuando se desconecta la parte macho (el niple). | Común y económico. Se utiliza principalmente en líneas de aire comprimido. |
| Doble Vía (Double Shut-Off) | Tanto la parte hembra como la macho tienen válvulas de cierre. Al desconectarse, ambas líneas sellan. | Evita completamente la pérdida de fluido (derrame) y la entrada de aire. Ideal para sistemas hidráulicos. |
| Cara Plana (Flat Face) | No tienen cavidades, sellando el flujo por el contacto de dos caras planas. Son el estándar en hidráulica moderna. | Mínimo derrame al desconectar y fácil limpieza (fundamental en ambientes muy sucios o sanitarios). |
2. Clasificación por Estándar de Acople
Los acoples rápidos se fabrican bajo diversos estándares que definen su intercambiabilidad:
| Estándar Común | Aplicación Principal | Tipo de Válvula Frecuente |
| ISO 6150 B / MIL-C-410F | Aire Comprimido (Estándar Americano). | Una Vía |
| Estándares Europeos (ej. Rectus 21, CEJN 320) | Aire Comprimido (Estándar Europeo). | Una Vía |
| ISO 7241-A (Serie A) | Hidráulica Industrial (Acople de Bola, Uso General). | Doble Vía |
| ISO 16028 | Hidráulica (Acople de Cara Plana, Mínimo Derrame). | Cara Plana |
III. Tipos de Componentes y Conexiones Neumáticas de Acople Rápido
En el contexto neumático, el término «conexiones rápidas» a menudo se refiere a los acoples rápidos de manguera (II.1) o a los racores de inserción rápida (push-to-connect) vistos en la respuesta anterior.
Aquí se detallan los componentes y accesorios específicos que complementan estos sistemas en la maquinaria:
1. Acoples y Niples (Quick Couplers)
El acople rápido se compone de dos partes inseparables para su uso:
-
Acople (Hembra): La parte que se conecta a la línea de aire fija o a la manguera principal y contiene el mecanismo de bloqueo y la válvula de cierre.
-
Niple (Macho): La parte que se atornilla a la herramienta o al componente (ej. cilindro) y se inserta en el acople. No contiene la válvula en el caso de acoples de «Una Vía».
2. Racores Neumáticos Funcionales
Estos racores combinan una conexión (generalmente de inserción rápida) con una función de control.
| Tipo de Racor Funcional | Función Específica | Importancia en Maquinaria |
| Regulador de Caudal | Controla la velocidad de avance o retroceso de un pistón o cilindro al regular la cantidad de aire que entra o sale del mismo. | Ajuste fino de la cadencia de la máquina (tiempos de ciclo). |
| Racores Giratorios | Permiten la conexión en un punto que debe rotar (ej. un eje, brazo robótico), evitando que la manguera se retuerza o dañe. | Movimiento continuo en automatización y robótica. |
| Racores de Descarga Silenciosa | Conectores que incluyen un silenciador integrado en el escape de aire (venteo) de una válvula. | Reducción del ruido en el entorno de la fábrica. |
| Unión Triple (Tee, Y) | Permite la distribución del aire a múltiples puntos desde una sola línea principal. | Simplificación de la instalación y reducción de componentes. |
3. Mangueras y Tubería (Tubing)
Las conexiones rápidas requieren materiales de tubería compatibles, generalmente plásticos ligeros y flexibles:
-
Poliuretano (PU): Muy flexible, resistente a la abrasión y fácil de instalar.
-
Nylon (PA): Mayor resistencia a la presión y a la temperatura que el PU.
-
Polietileno (PE): Para aplicaciones de muy baja presión o líneas de aire secundarias.
