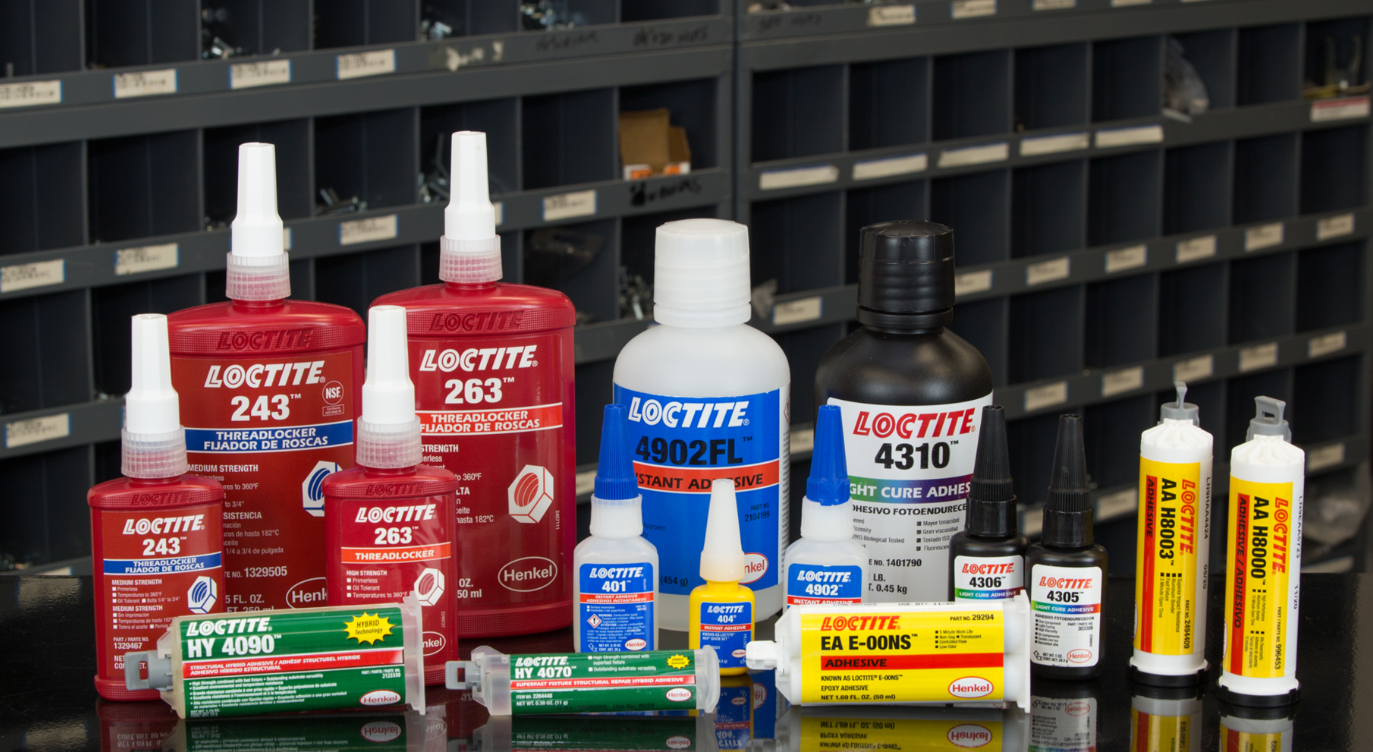

Adhesivos Industriales:

Misceláneos Manómetros:

• HVAC
• Combustión industrial
• Sensores y switches
• Control de procesos
• Neumática y control de fluidos
• Instrumentos de medición
• Control eléctrico
• Termografía

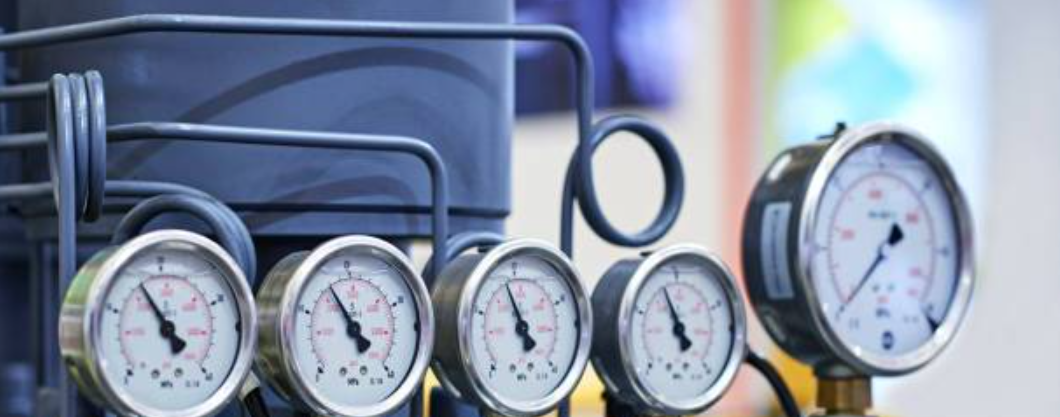

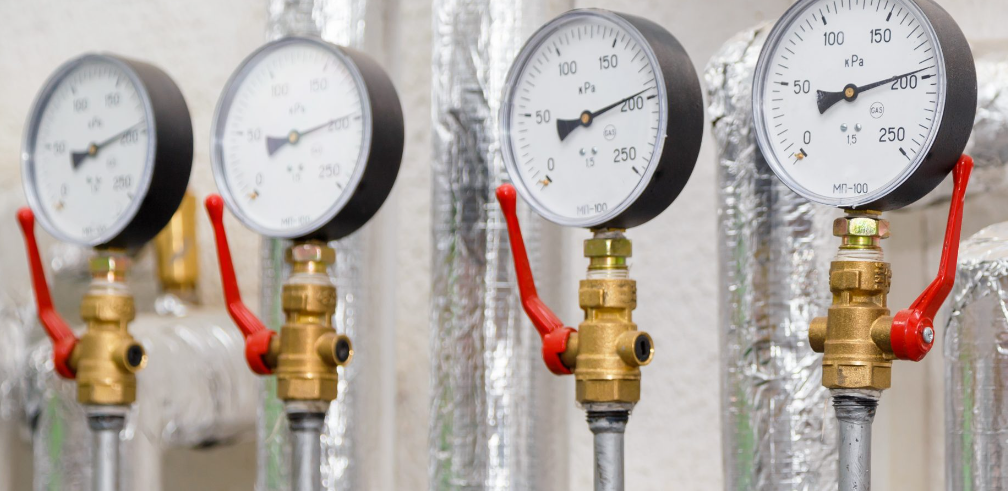

  ¿Qué es un manómetro y cuál es su función?
  Un manómetro de presión es un indicador analógico utilizado para medir la presión de un gas o líquido, como agua, aceite o aire.

  Tipos de Manómetros
  Entre estos, destacan: manómetros de tipo pozo, tubo inclinado, tubo de Bourdon y de tubo sellado o presión absoluta. Por su parte, existe otra manera de clasificarlos, ya sea de uso comercial, de uso general, para procesos industriales, entre otros.



  Los manómetros industriales son instrumentos esenciales utilizados para medir la presión de fluidos (líquidos o gases) en sistemas cerrados, garantizando la seguridad, eficiencia y el control de los procesos de la maquinaria.

  ---

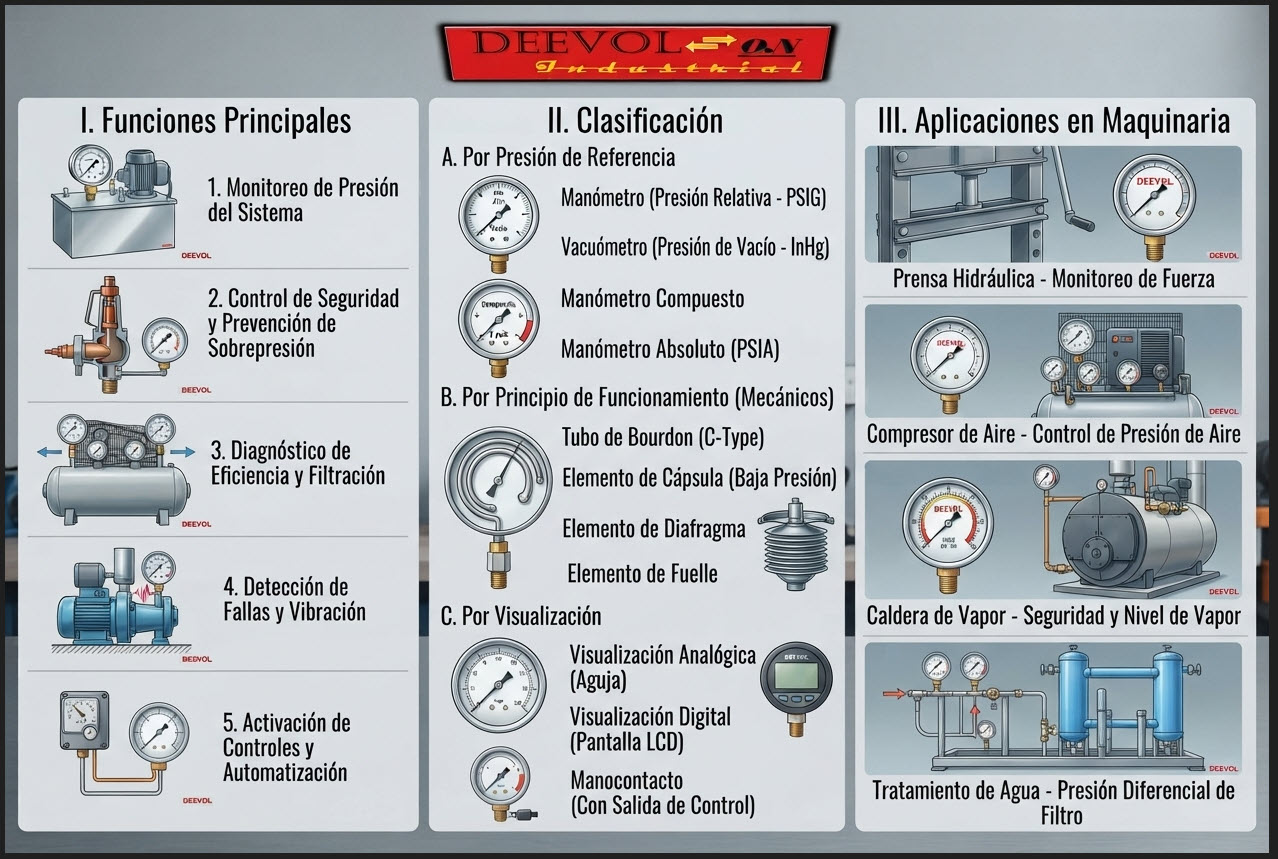

  I. Funciones Principales de los Manómetros en Maquinaria Industrial

  1. Medición y Monitoreo: Su función primaria es indicar la fuerza que un fluido ejerce sobre las paredes de un recipiente. Esto permite a los operadores supervisar las condiciones internas de la maquinaria en tiempo real.

  2. Control de Procesos: Aseguran que los procesos (como la compresión o el flujo hidráulico) se mantengan dentro de rangos seguros y eficientes, crucial para sistemas de calderas, compresores y bombas.

  3. Seguridad y Prevención de Fallas: Alertan sobre condiciones de sobrepresión o vacío excesivo que podrían causar daños al equipo, explosiones o fugas.

  4. Pruebas de Fugas: Se utilizan para detectar y calibrar el nivel de estanqueidad en tanques y sistemas.

  ---



  II. Clasificación de Manómetros Industriales

  Los manómetros se clasifican según el punto de referencia de la presión, el principio de funcionamiento y el tipo de visualización.

  A. Clasificación por Presión de Referencia

  Tipo de Presión	Función	Aplicación Típica
  Manométrica (Gauge)	Mide la presión relativa a la presión atmosférica circundante (la más común).	Sistemas hidráulicos, neumáticos y calderas.
  Absoluta	Mide la presión con referencia al vacío absoluto (presión cero).	Procesos de envasado al vacío o de laboratorio.
  Diferencial	Mide la diferencia entre dos puntos distintos dentro de un sistema.	Monitoreo de la caída de presión a través de filtros o intercambiadores de calor.



  B. Clasificación por Principio de Funcionamiento (Tipos Mecánicos)



  Estos tipos se basan en la deformación de un elemento elástico, la cual se traduce en un movimiento de aguja:

  Tipo	Principio de Funcionamiento	Ventajas y Aplicaciones
  Tubo de Bourdon	Un tubo elíptico en forma de «C» o espiral se endereza al aumentar la presión interna.	Es el tipo más común y versátil. Ideal para rangos de alta presión y aplicaciones generales (bombas, compresores).
  Diafragma	Un disco metálico corrugado flexible (diafragma) se deforma con la presión.	Adecuado para medir bajas presiones y en aplicaciones con fluidos viscosos, corrosivos o con partículas, ya que el diafragma protege el mecanismo.
  Fuelle (Bellows)	Un elemento cilíndrico y corrugado (similar a un acordeón) se expande o contrae.	Se utiliza para la medición de presiones muy bajas y presiones absolutas o diferenciales.



  C. Clasificación por Visualización



  • Analógico/Mecánico: Utilizan una aguja sobre una escala graduada. Son robustos, duraderos y la mayoría de los Bourdon son de este tipo. Los manómetros con glicerina son analógicos rellenos de líquido para amortiguar vibraciones y pulsaciones, comunes en maquinaria que vibra.

  • Digital: Utilizan un sensor de presión (transductor) que convierte la presión en una señal eléctrica, la cual se muestra en una pantalla. Ofrecen mayor precisión y son ideales para pruebas de alta exactitud.

  ---



  III. Aplicaciones en Maquinaria Industrial



  Los manómetros son fundamentales en:

  • Sistemas Hidráulicos y Neumáticos: Monitoreo constante de la presión de aceite o aire comprimido para garantizar la fuerza operativa de cilindros y herramientas.

  • Bombas y Compresores: Medición de la presión de entrada y descarga para controlar el rendimiento y prevenir el sobrecalentamiento o la cavitación.

  • HVAC y Refrigeración: Control de la presión de los refrigerantes y la presión diferencial en sistemas de ventilación para medir la saturación de filtros.

  • Maquinaria de Procesos: En la industria química o petroquímica, se utilizan modelos de acero inoxidable o materiales resistentes a la corrosión para medir la presión de gases y líquidos agresivos.
