Conexiones hidráulicas:

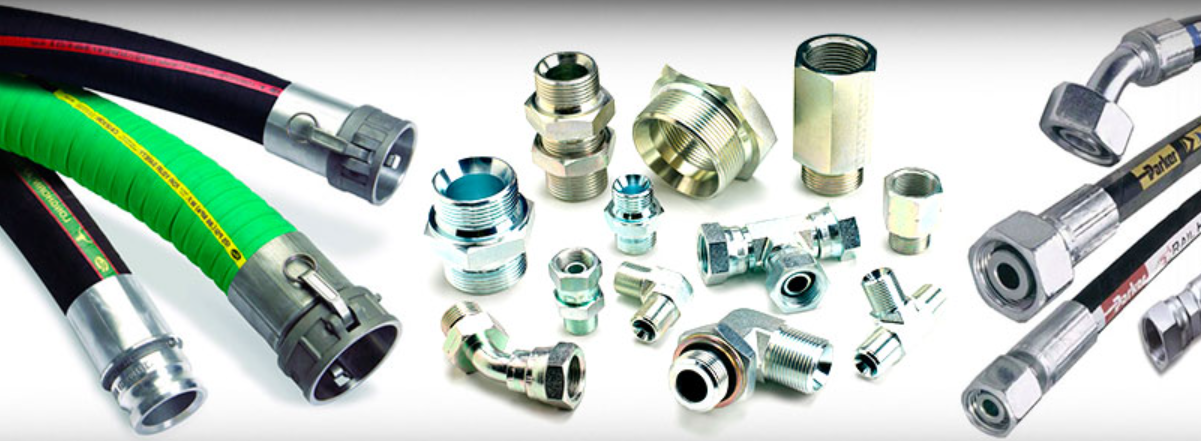

Las conexiones hidráulicas, son elementos que conectan las mangueras hidráulicas con diferentes puertos de las maquinas industriales, creando sistemas hidráulicos con el fin de transmitir la potencia necesaria.
Las conexiones hidráulicas industriales, también conocidas como racores o adaptadores, son componentes críticos en la maquinaria industrial y pesada (como equipos de construcción y agrícolas). Su función primordial es garantizar la transferencia eficiente y hermética de energía hidráulica a muy alta presión entre la bomba, las mangueras/tuberías y los actuadores (cilindros o motores).

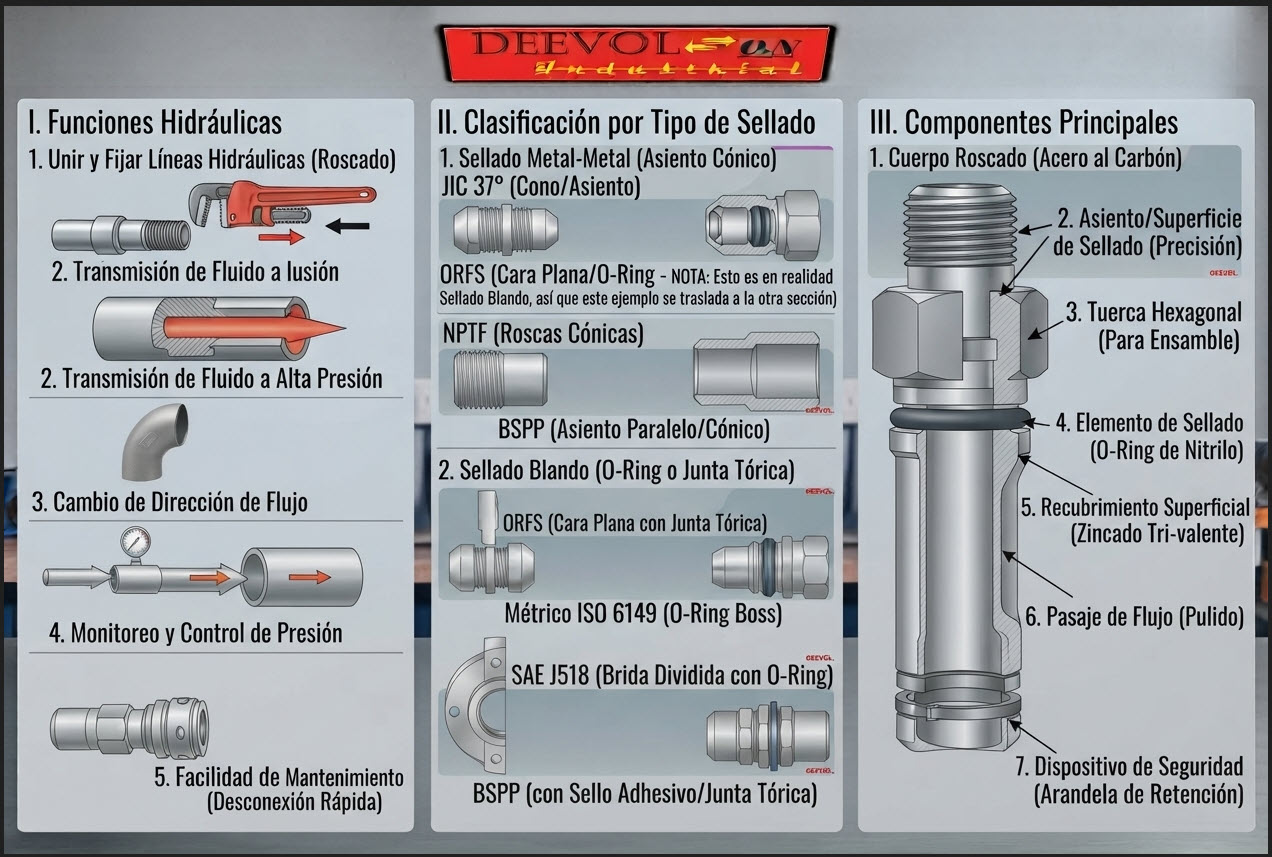

I. Funciones Clave de las Conexiones Hidráulicas
-
Conducción Segura de Fluido: Dirigir el fluido hidráulico (generalmente aceites) de un componente a otro, soportando presiones de trabajo extremas (a menudo entre 3000 y 6000 PSI, o más).
-
Sellado Hermético: Evitar fugas del fluido de trabajo, que podrían causar fallas operacionales, riesgo ambiental y pérdida de presión en el sistema.
-
Absorción de Vibración: En el caso de las conexiones utilizadas en mangueras flexibles, ayudan a mitigar las vibraciones y pulsos de presión generados por la maquinaria.
-
Unión Mecánica y Sellado: Proporcionan la fuerza mecánica para sujetar firmemente la manguera o tubería, mientras que el diseño del sello evita la fuga del fluido.
II. Clasificación por Tipo de Sellado
La clasificación más importante se basa en el mecanismo utilizado para lograr el sellado, ya que esto determina la fiabilidad y la presión máxima que pueden soportar.
1. Sellado Metal-Metal (Asiento Cónico)
El sello se logra por el contacto directo entre superficies metálicas maquinadas con precisión, generalmente un cono macho y un asiento hembra.
| Tipo de Conexión | Norma (Estándar) | Mecanismo de Sellado | Características |
| JIC (Joint Industry Council) | SAE J514 / ISO 8434-2 | Asiento Cónico de 37° Abocinado. | Muy comunes en América del Norte. Fáciles de montar, pero el apriete excesivo puede dañar el abocardado. |
| SAE 45° | SAE J512 | Asiento Cónico de 45° Abocinado. | Utilizado en aplicaciones de menor presión, como líneas de refrigeración o combustible. |
| DIN (Virola o Anillo) | DIN 2353 / ISO 8434-1 | Anillo de Compresión (Virola o «Ferrule») | Popular en Europa. El anillo se deforma en el tubo al apretar, proporcionando sellado y sujeción. |
| NPT / BSPT | NPT (American), BSPT (British) | Rosca Cónica (Tapered Thread). El sello es metal-metal y se refuerza con sellador (cinta de teflón, pasta). | Riesgo de sobre-apriete que puede fisurar el cuerpo de componentes costosos. Menos recomendadas para alta presión. |
2. Sellado Blando (O-Ring o Junta Tórica)
Utiliza un anillo elastomérico (O-Ring de Nitrilo, Vitón, etc.) para proporcionar un sellado secundario y altamente eficaz.
| Tipo de Conexión | Norma (Estándar) | Mecanismo de Sellado | Características |
| ORFS (O-Ring Face Seal) | SAE J1453 | Junta Tórica (O-Ring) en Cara Plana. | Consideradas las mejores para control de fugas. El O-Ring sella al comprimirse contra una superficie plana. Ideal para alta vibración y pulsación. |
| O-Ring Boss | SAE J1926 / ISO 11926 | Junta Tórica en el Puerto. El O-Ring sella contra el asiento cónico del puerto del componente. | Muy común en puertos de bombas y válvulas. Ofrece un excelente sellado y es menos sensible al apriete excesivo. |
| Bridas Partidas | SAE J518 (Code 61 y Code 62) | Junta Tórica. El sello lo hace el O-Ring, y la brida atornillada solo sujeta mecánicamente. | Utilizado en diámetros grandes y presiones extremas (Code 62 para 6000 PSI). Permite un montaje y desmontaje robusto. |
III. Componentes Principales
Un sistema de conexión hidráulica para maquinaria se compone de tres partes esenciales:
-
El Conductor (Manguera o Tubo Rígido):
-
Mangueras Flexibles: Utilizadas donde hay movimiento. Están clasificadas por capas de refuerzo (trenzado o espiral de alambre, ej. SAE 100R1AT, R12, R13) para soportar la presión.
-
Tubos Rígidos (Tuberías de Acero): Usados para líneas fijas, unidos mediante racores de compresión o soldadura.
-
-
El Racor (Fitting): El elemento metálico terminal que se ensambla a presión o se crimpa en el extremo de la manguera o tubería.
-
El Adaptador: Pieza que permite conectar un tipo de racor a otro tipo de puerto o rosca diferente (ej., un racor JIC a un puerto BSP).
