Conexiones de Acero Inóxidable:
La aleación con el cromo hace que el acero se convierta en inoxidable y anticorrosivo, de manera que para que el acero sea inoxidable debe tener al menos un 10,5% de cromo. De hecho, el acero inoxidable se clasifica en función de la cantidad de cromo de la aleación que lo compone.
Las conexiones de acero inoxidable industriales son elementos críticos en maquinaria y sistemas de procesamiento, destacando por su resistencia superior a la corrosión, durabilidad e higiene. Se utilizan principalmente para la conducción de fluidos (líquidos, gases) y para la integridad estructural de las tuberías.

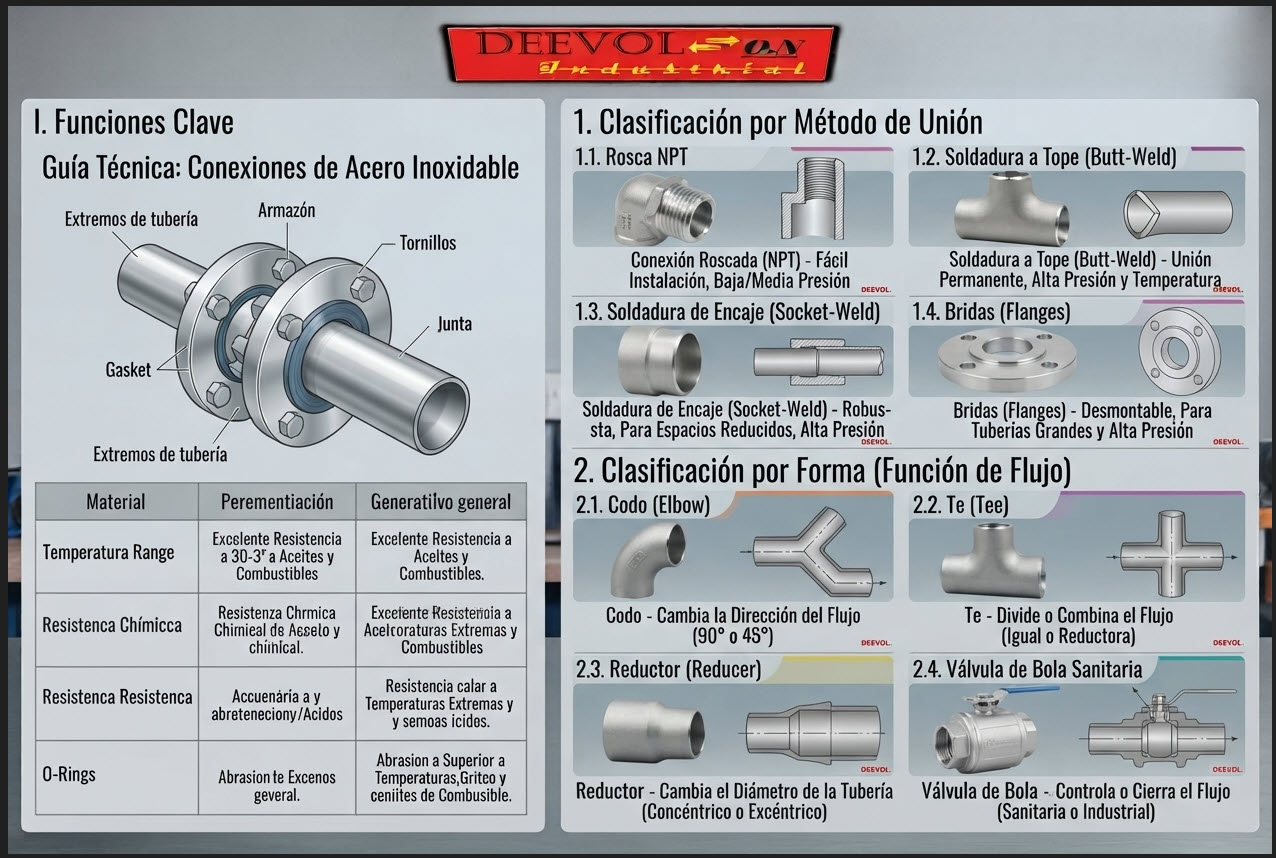

I. Funciones Clave de las Conexiones de Acero Inoxidable
El uso del acero inoxidable (principalmente tipos 304, 316 y sus variantes L) en las conexiones se debe a las siguientes funciones esenciales:
-
Resistencia a la Corrosión: Su función primordial es resistir la oxidación y el ataque químico por fluidos agresivos, sales, o ambientes húmedos, garantizando la longevidad del sistema.
-
Higiene y Asepsia: Son vitales en industrias sanitarias (alimentos, farmacéutica) al ser fáciles de limpiar y no contaminar los fluidos, previniendo la proliferación de bacterias.
-
Integridad Estructural: Permiten desviar, terminar, reducir o unir líneas de tubería, manteniendo la capacidad de soportar altas presiones y temperaturas sin deformarse ni fugarse.
-
Conexión y Desconexión (Mantenimiento): Facilitan el montaje, desmontaje y reemplazo de tramos de tubería o componentes para inspección y mantenimiento.
II. Clasificación y Tipos para Maquinaria Industrial
Las conexiones de acero inoxidable se clasifican según su método de unión y su forma (función de flujo).
1. Clasificación por Método de Unión
Este es el criterio principal para determinar la aplicación, presión y facilidad de mantenimiento.
| Método de Unión | Descripción | Ventaja Principal | Aplicación Típica |
| Roscadas | Unión mediante rosca (comúnmente NPT o BSPT). Se atornillan directamente al tubo o componente. | Fácil y rápida instalación/desmontaje; económica. | Sistemas de baja a media presión (ej. 150 lbs) y líneas de instrumentación. |
| Soldables a Bisel (B.W.) | El extremo de la conexión tiene un bisel para ser soldado a la tubería, creando una unión permanente. | Máxima resistencia, estanqueidad y capacidad para manejar alta presión y temperatura (cédulas 10, 40, 80). | Tuberías de proceso de alto riesgo (petroquímica, gas). |
| Bridas | Dos extremos planos atornillados entre sí con una junta (empaque) para el sellado. El acople puede ser soldado o roscado a la tubería. | Permite una unión robusta y desmontable para válvulas o equipos de gran tamaño. | Sistemas de alta presión y diámetro grande. |
| Sanitarias (Clamp / Tri-Clamp) | Uniones rápidas y limpias aseguradas con una abrazadera y una junta, sin roscas ni intersticios. | Máxima higiene y rápido desmontaje para limpieza (CIP/SIP). | Industria alimentaria, láctea y farmacéutica. |
| Instrumentación (Doble Férula) | Accesorios de compresión de alta precisión que usan uno o dos anillos (férulas) para sellar la tubería al cuerpo del racor. | Sellado a prueba de fugas y alta resistencia a la vibración y presión. | Líneas de control neumático y sistemas de muestreo. |
2. Clasificación por Forma (Función de Flujo)
Independientemente del método de unión, todas las conexiones de acero inoxidable cumplen funciones específicas en la trayectoria del fluido:
| Tipo de Conexión | Función en el Sistema |
| Codo (Elbow) | Cambiar la dirección de la tubería (ej. 90° o 45°). |
| Tee | Dividir o combinar el flujo de la línea principal a una línea ramal. Puede ser recta o reductora. |
| Reducción | Ajustar el diámetro de la línea. Puede ser concéntrica (alineada) o excéntrica (desplazada). |
| Cople/Unión | Conectar dos tramos de tubería del mismo diámetro en línea recta. |
| Tapón (Cap) / Tapón Macho | Cerrar el extremo de una línea o la abertura de un componente. |
| Niple | Conexión corta con rosca en ambos extremos para extender o unir dos componentes con rosca hembra. |
| Brida Ciega (Blind Flange) | Utilizada para sellar completamente un extremo de la línea para pruebas de presión o para terminaciones permanentes. |
