Juntas de expansión:

Contamos con una gran variedad de productos, juntas de expansión o compensador de dilatación los cuales, son un elemento flexible, formado por uno o más ondas/arcos, diseñado para resistir la presión interior de un determinado fluido a la temperatura de trabajo, pero lo suficientemente flexible para absorber los movimientos que se presenten. solicite la asesoría de un ingeniero técnico de nuestra empresa para poder entregarle el mejor producto para sus necesidades.

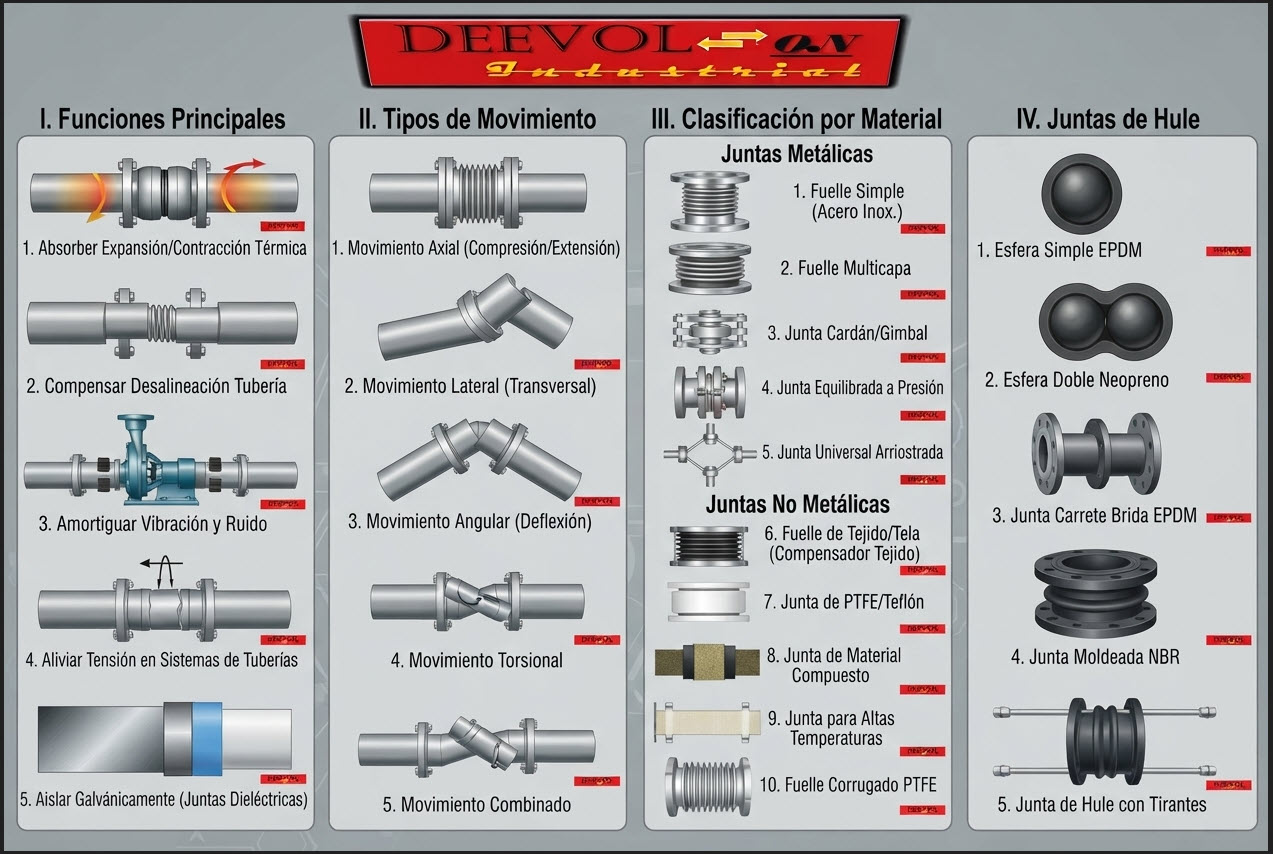

I. Funciones Principales de las Juntas de Expansión

Las juntas de expansión absorben y compensan los movimientos en un sistema para aliviar la tensión y prevenir fallas.

1. Absorción de Movimiento Térmico (Dilatación y Contracción): Es su función primordial. Los fluidos calientes o fríos (vapor, agua, químicos) causan cambios en la longitud de las tuberías. La junta absorbe esta expansión (aumento de longitud) o contracción (reducción de longitud) sin forzar las estructuras fijas.

2. Amortiguación de Vibraciones: Aislan y reducen las vibraciones y el ruido generados por maquinaria conectada, como bombas, compresores o turbinas, protegiendo tuberías y equipos sensibles.

3. Compensación de Desalineaciones: Absorben pequeños errores o movimientos durante la instalación, así como asentamientos estructurales a largo plazo.

4. Aislamiento de Movimiento Estructural: En edificaciones grandes o plantas industriales, evitan que el movimiento sísmico o la expansión del edificio se transfieran a las tuberías.

II. Tipos de Movimiento que Absorben

Las juntas están diseñadas para manejar uno o varios de los siguientes movimientos:

• Axial: Movimiento a lo largo del eje de la tubería (Compresión o Extensión).

• Lateral: Movimiento perpendicular al eje de la tubería (Desplazamiento horizontal o vertical).

• Angular: Movimiento de inclinación o rotación de los extremos respecto al eje central.

• Torsional: Giro alrededor del eje central (esto lo toleran pocas juntas, como las de caucho).

III. Clasificación de Juntas por Material

La elección del material depende de la presión, la temperatura y la compatibilidad química del fluido.

A. Juntas de Expansión Metálicas (Compensadores Metálicos)

Utilizan un fuelle metálico (generalmente de acero inoxidable austenítico como SS 304, 316 o 321) para proporcionar flexibilidad.

B. Juntas de Expansión No Metálicas

Se dividen en Elastoméricas (Caucho/Goma) y Textiles (Tela).

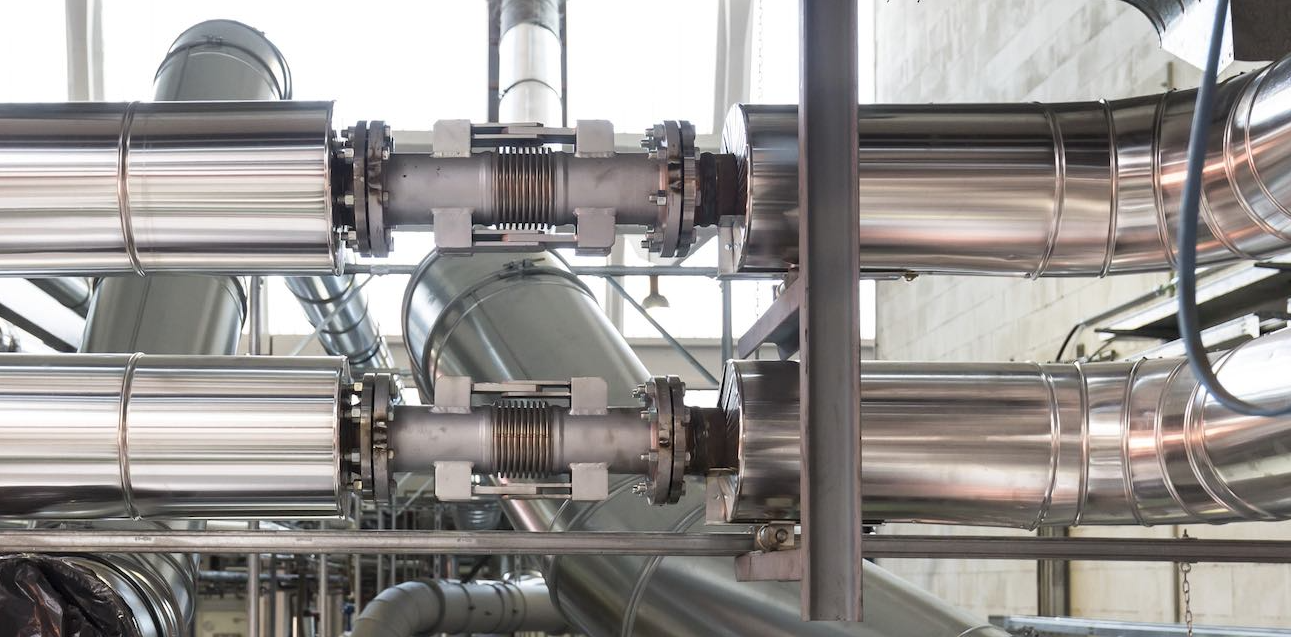

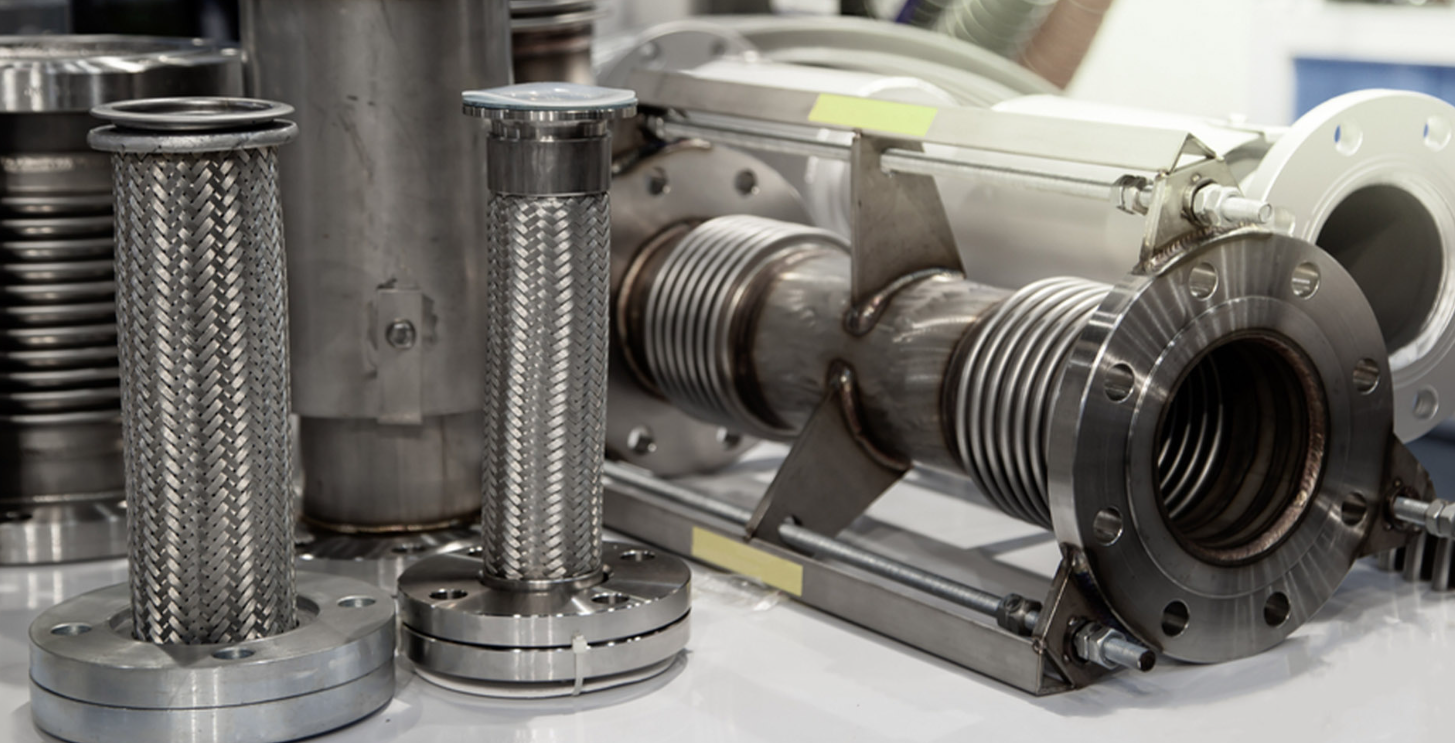

Juntas de expansión metálicas:

Las juntas de expansión metálicas, son accesorios flexibles que se montan en las tuberías para absorber los movimientos causados por dilatación térmica y/o vibración mecánica.

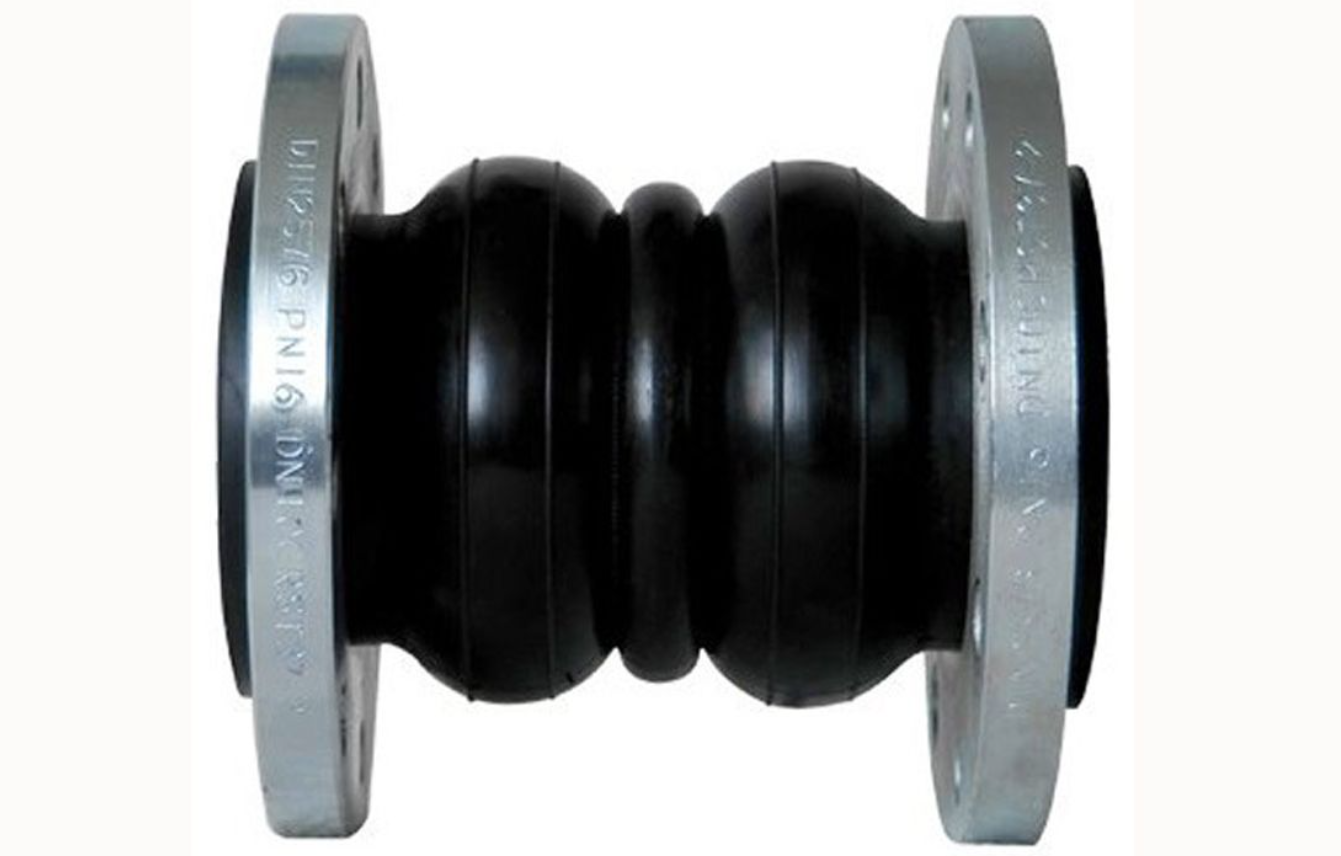

Juntas de hule:

Una junta de expansión o compensador de dilatación es un elemento flexible, formado por uno o más ondas/arcos, diseñado para resistir la presión interior de un determinado fluido a la temperatura de trabajo, pero lo suficientemente flexible para absorber los movimientos que se presenten.
